Helfer mit scharfem Blick

08.10.2021

Automatisches Schraubenzuführsystem x-elect

Zukunftsweisende Neuentwicklung für die Montage: x-elect von Dürr ist ein automatisches Schraubenzuführsystem für die Direktverschraubung. Als erster Kunde setzt die BMW Group im Leipziger Werk das Bolt Picking System ein, und zwar in der Hochzeitsanlage bei der Verschraubung des Hochvoltspeichers.

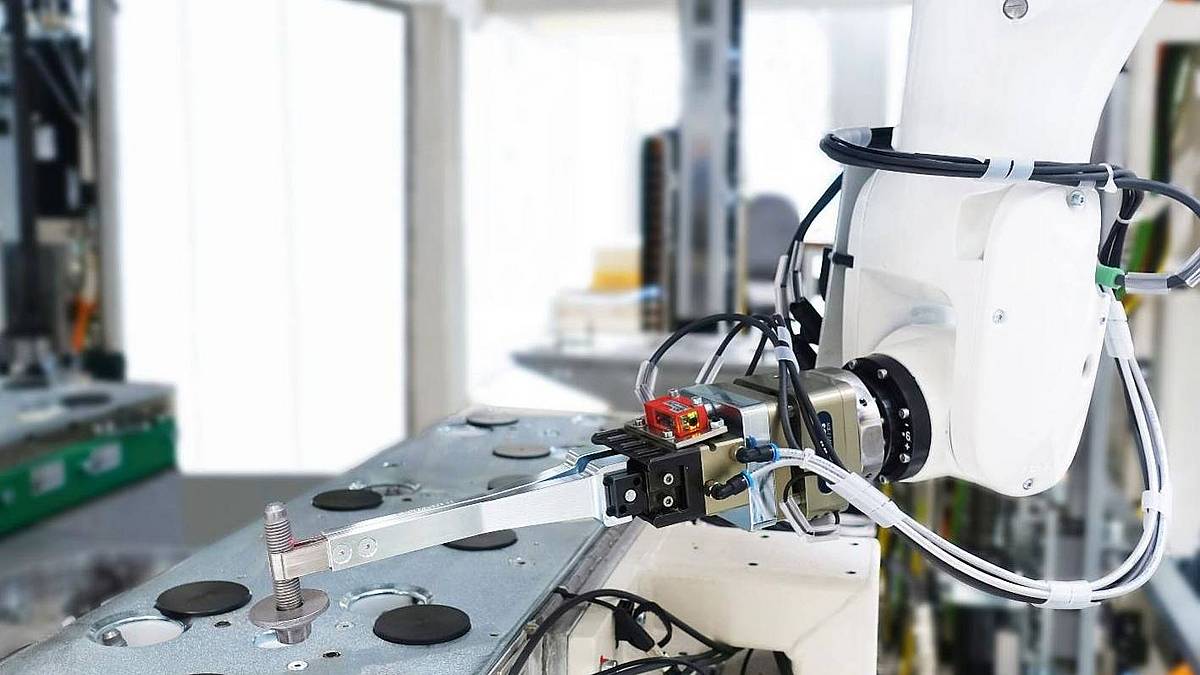

Bei x-elect führt ein softwaregesteuerter Roboter mit Greifer die Schrauben werkerlos zu. Kernelement ist dabei ein 3D-Kamerasystem, das die passenden Teile im Behälter erkennt. x-elect kann eine Vielzahl an Schraubenvarianten einsetzen: M8 bis M16, diverse Kopfausführungen, bis zu 130 mm Länge.

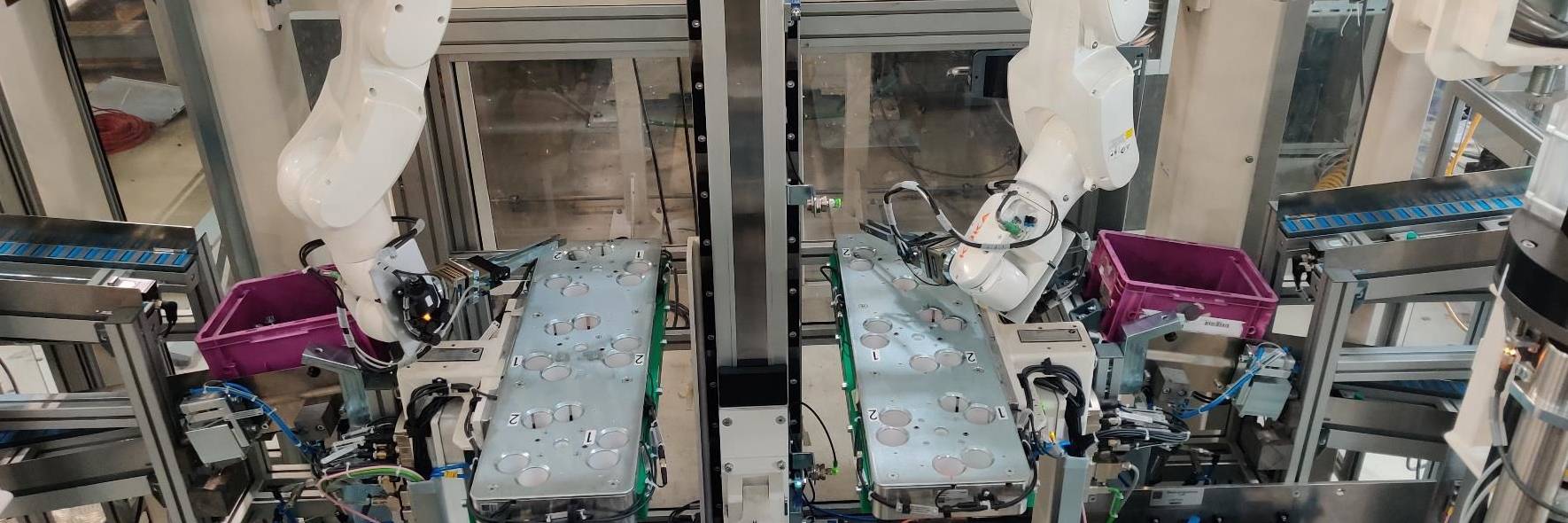

Beim ersten Kundenprojekt im BMW Group Werk Leipzig haben zwei Bolt Picking Systeme ihren Praxistest mit Bravour bestanden. Seite Mitte Juli passieren die ersten Vorserienfahrzeuge die Schraubstation, in der sechs Schraubsysteme x-gun von Dürr durch zwei x-elect unterstützt werden. Bei dem Schraubenzuführsystem legt der Roboter die passenden Teile in die Schraubennester. Die befüllten Nester fahren hoch zur Ladeposition der x-gun. Die Direktschrauber, die seit Jahren auf dem Markt etabliert sind, führen dann bis zu vier Verschraubungen hintereinander durch.

x-elect ist auch für Umsetzungen außerhalb des Hochzeitsbereichs einsetzbar. Gegenüber Pick&Place-Systemen entfallen zusätzliche Sortier- oder Rüttelstationen. Die Schrauben sind aus der Originaltransportverpackung entnehmbar, daher ist kein Umladen notwendig. Das System unterstützt das schnelle Integrieren neuer Bauteilvarianten, reduziert die Zahl der manuellen Arbeitsschritte und verhindert fehlerhaftes manuelles Bestücken.

Da das kompakte System fast ohne Pneumatik auskommt, arbeitet es weitestgehend leise und energieeffizient. Es besteht aus wenigen mechanischen Komponenten und ist daher sehr wartungsfreundlich.

Die Inbetriebnahme des neuen Dürr-Systems wird virtuell simuliert. Anwender können so ihr Stationslayout vorab optimieren, sodass sich das Design platzsparend in bestehende Anlagen integrieren lässt. Eine reibungslose Integration ist sichergestellt. Industrie-4.0-gerechte Schnittstellen für periphere Systeme und Datennutzung bringen dem Kunden einen zusätzlichen Mehrwert.

Kundennutzen auf einen Blick:
